Hochleistungs-Verstärker-Netzteil-Soft-Start-Schaltung für Class-A-Verstärker Amp 100A

Das 100A High-Power Power Supply Soft Start Circuit Board für Class A Amplifier Amp ist ein leistungsstarker Startkreislauf für Audioverstärker, der speziell für High-End-Audioleistung entwickelt wurde. Mit einem 100A reinen Kupferfuß-Relais und einer kompakten Größe von 67mm x 61mm x 30mm bietet dieses Board eine robuste Leistung und eine ultrakleine Bauweise. Es ist ideal für Anwendungen mit hohem Anlaufstrom wie hochwertige Audiostromversorgung oder andere Geräte mit ähnlichen Anforderungen. Mit einer Spannungsbereich von 150V bis 220V und einer Leistung von weniger als 2200W ist es perfekt für den Einsatz in verschiedenen Audioverstärkern geeignet. Beachten Sie jedoch, dass es nicht für den Einsatz in Motoren geeignet ist. Seine herausragende Leistung und Zuverlässigkeit machen es zu einer erstklassigen Wahl für Audioliebhaber und High-End-Audio-Enthusiasten.

Produktbeschreibung

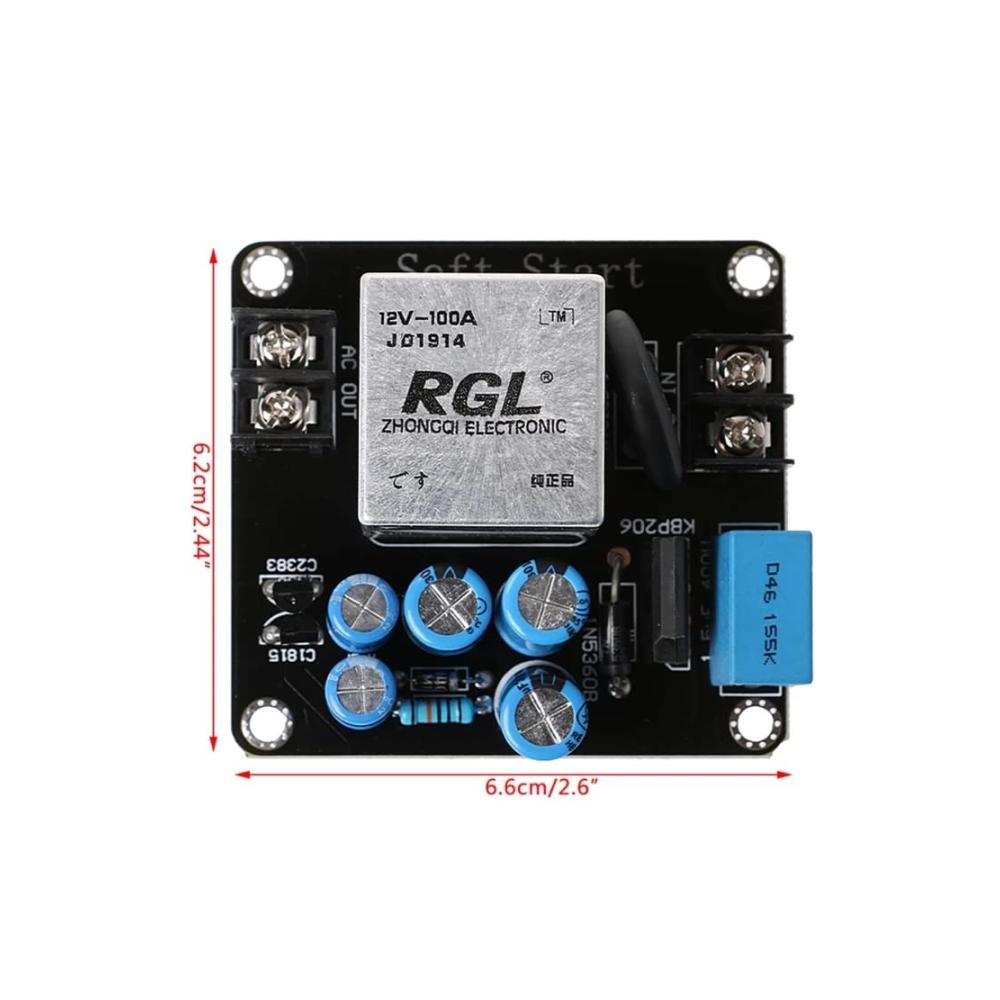

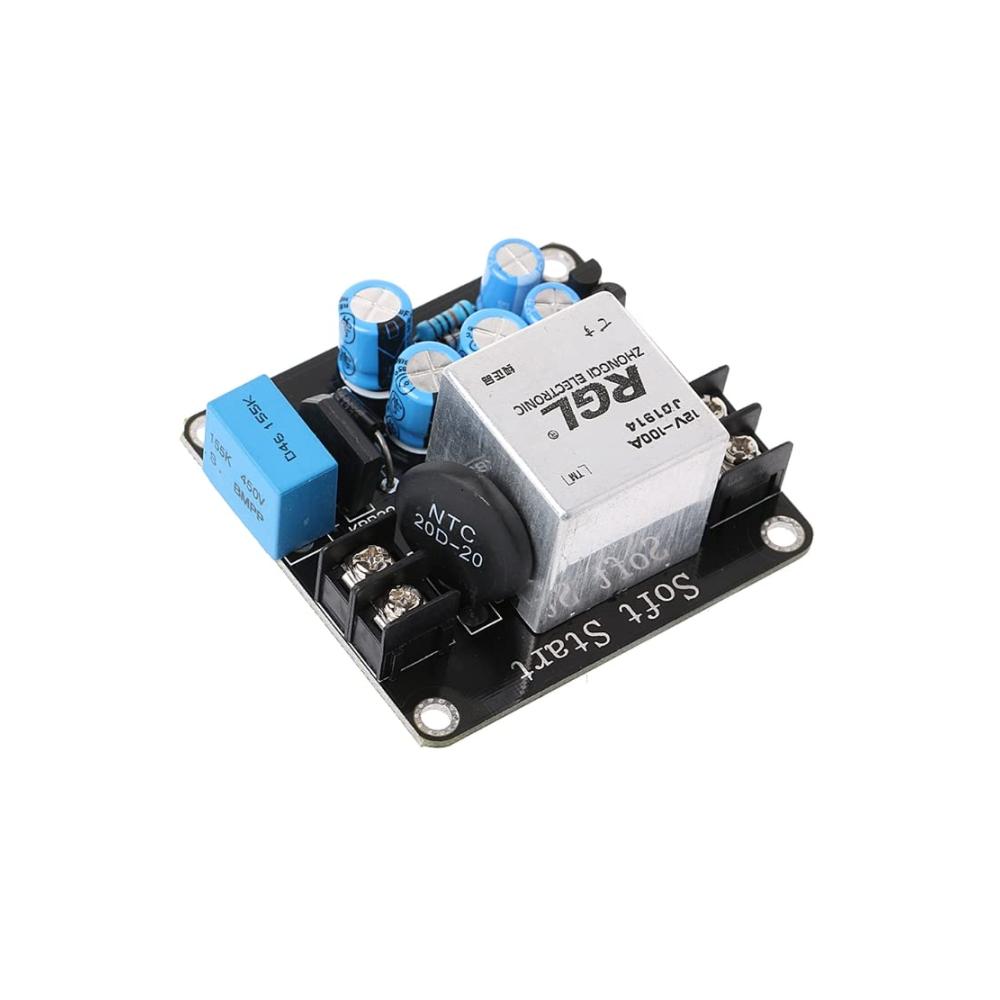

Eigenschaften: Ein 100A Reedrelais aus reinem Kupfer mit hoher Leistung und Superstrom. Die Größe beträgt 67mm x 61mm x 30mm (Höhe), ultrakleines Volumen. Anwendungsbereich: Dieses Produkt ist nicht für den Motoreinsatz geeignet. Es eignet sich für den Hochleistungseingang von Audiogeräten der Spitzenklasse oder andere Anwendungen mit hohem Anlaufstrom. Die geeignete Leistung beträgt weniger als 2200W. Die Dauerlast sollte idealerweise weniger als 1200W betragen! Spannungsbereich der Stromversorgung: AC 150V bis 220V. Das Gewicht beträgt 0,07KG. Hauptmerkmale: Die Funktion der Soft-Start-Platine besteht darin, den Stoßstrom im Startmoment zu reduzieren, um den Einfluss des Geräts auf das Stromnetz zu verringern und die Lebensdauer des Schalters zu verlängern. Diese Platine verwendet ein supergroßes Stromrelais aus reinem Kupfer (100A) und einen supergroßen Thermistor NTC 20D-20, um das Gerät effektiv vor übermäßigem Anlaufstrom zu schützen. Diese Platine benötigt keine Hilfsstromversorgung, es gibt nur zwei Anschlüsse, einer ist mit der Stromversorgung verbunden (zuvor mit einer Schaltsteuerung verbunden), und der andere Ausgang ist mit der Last verbunden, was sehr praktisch ist. Funktionsweise: In der Anfangsphase des Einschaltens der Stromversorgung wird die Last vom Thermistor mit negativem Temperaturkoeffizienten versorgt. Mit der Erhöhung der Temperatur des Thermistors nimmt der Widerstandswert ab und die Spannung steigt langsam an, was den Einfluss des Stromstoßes auf die Leitung und den Einfluss auf andere elektrische Geräte effektiv unterdrückt. Etwa 2 Sekunden nach dem Anziehen des Relais wird der Kurzschlussthermistor aktiviert, die Stromversorgung liefert direkt über den Relaiskontakt Strom an die Last, und die Last befindet sich im normalen Arbeitszustand. Verdrahtungsabfolge: Stromversorgung – Schalter – Softstart – Transformator. Lieferumfang: 1 x Hochleistungs-Softstart-Schaltungsplatine.
